TABLERO PARA BASQUET Y OTROS DEPORTES DE SALON
MODELO TB15
Tablero completo con indicacion de TIEMPO PUNTOS FALTAS TM y PERIODO especial BASQUET
Tablero completo con indicacion de TIEMPO PUNTOS FALTAS Y PERIODO, sirve para multiples deportes
CARACTERISTICAS TABLERO:
TABLERO CENTRAL BASQUET TB15 |
---|
Actualizado Reglamento 2010 - Posesion 14s |
Tiempos muertos, 3 por Equipo |
Sistema de transmision de datos por cable UTP - Norma RS485 |
Frente de Policarbonato |
Sin componentes o plaquetas a la vista |
Perfiles de Aluminio extrusado reforzado, estructura interna de caño |
Fondo de Plastico Alto Impacto |
Los carteles se entregan con dos años de GARANTIA |
Gran luminosidad en los tableros con Leds de alto brillo, doble fila |
Bocina en tablero central para indicar el final de cronometro 12VDC 80dB |
Facil reparacion, NO NECESITAN MANTENIMIENTO |
Bajo consumo, aprox 70W - Peso 35Kg |
Instalacion sencilla, no necesita personal especializado |
TIEMPO : 4 digitos para Minutos y Segundos 20 cm de alto (Verde) |
TANTOS : 6 digitos de 20 cm de alto, para local y visita (Rojo) |
FALTAS : 2 digitos de 15 cm de alto para local y visita (Verde) |
PERIODO : 1 digito de 15 cm de alto (Verde) |
Total de digitos : 13 (trece) |
3 Tiempos muertos por equipo (6 puntos en total) |
Dimensiones Aprox. Externas : 1.20m ancho, 1.00m alto, 10cm fondo |
NOTA : En el ultimo minuto, TIEMPO Indica Segundos y Decimas |
TABLERO POSESION TBP24 (24s)
Tablero tiempo de posesion 24 segundos
CARACTERISTICAS TBP24:
TABLERO POSESION TBP24 |
---|
2 (dos) digitos de 20 cm de alto, en cada Tablero - Rojo |
Dimensiones aprox. Externas : 38 cm de largo, 36 cm de alto 10 cm de fondo |
Consumo Aprox 15W c/u |
Bocina incorporada a cada tablero |
OPCIONAL: Luz de cuenta a 00 |
OPCIONAL: Cronometro incorporado |
OPCIONAL: Salida a Bocina de potencia |
Pagina Tableros Independientes POSESION
TABLEROS POSESION 24sTABLERO POSESION TBP24 con CRONOMETRO
Tablero tiempo de posesion 24 segundos y Cronometro principal
CARACTERISTICAS TBP24 CRONO:
TABLERO POSESION TBP24 con CRONO |
---|
2 digitos de 20 cm de alto, en cada Tablero POSESION (Rojo) |
4 digitos de 10 cm de alto CRONOMETRO (Amarillo) |
Dimensiones aprox. Externas : 38 cm de largo, 55 cm de alto 10 cm de fondo |
Consumo Aprox 20W c/u |
Bocina incorporada a cada tablero |
OPCIONAL: Luz de cuenta a 00 |
OPCIONAL: Salida a Bocina de potencia |
CONSOLAS DE CONTROL
Consolas de Control Cronometro y Posesion
CARACTERISTICAS SISTEMA:
SISTEMA TB15 AMBAS CONSOLAS |
---|
Consolas de control separadas, central y 24/30s |
Consola de aluminio anodizado y frente de policarbonato |
Teclas de alta confiabilidad y duracion |
Multideporte, 9 Tiempos Preprogramados + Ajuste Manual |
En basquet parpadea faltas por equipo a partir de 4 |
Sincroniza posesion si cronometro menor a 24s (o apagado) |
Memoria de Posesion al utilizar 60" o 30" |
Permite seleccionar 24/30s |
OPCIONAL: Retencion de datos en corte de energia |
CONSOLA CRONOMETRO
Consola de Control Cronometro Principal
TECLAS:
CONSOLA CRONOMETRO PRINCIPAL |
---|
PUNTOS: en LOCAL y VISITA +1 y –1 incrementa/decrementa el valor del puntaje |
MINUTO: 60s, decrementa, al terminar suena la bocina |
PROGRAMACION TIEMPO: con la tecla T, se muestra en TIEMPO las distintas opciones de preseteo de tiempo |
BORRADO: Esta tecla pone a cero todos los indicadores |
PERIODO: se incrementa pasando 1 - 2 - 3- 4 y luego a 1 |
BOCINA: Se produce un sonido de Bocina Tablero Central 2s |
CUENTA: Inicia/Detiene la cuenta del tiempo principal |
FALTAS: incrementa/decrementa faltas local/visita [Uso en Tiempos Muertos] |
30s: Indica 30 segundos en Posesion |
Dimensiones : 300mm largo, 200cm de ancho, 80mm alto |
Consumo Aprox: 10W |
CONSOLA TIEMPO DE POSESION
Consola de Control Tiempo de Posesion
TECLAS:
CONOSOLA POSESION |
---|
CUENTA: Esta tecla comienza y detiene el tiempo de posesion |
14s: Reseta tiempo Posesion 14s |
24/30s: Resetea el tiempo a 24/30 |
Si el tiempo de cronometro es menor que 24s |
-- Presionando 24/30s se apagan los displays |
-- Presionando CUENTA se sincroniza con el tiempo de cronometro |
NUEVA 2024 - CONSOLA CRONOMETRO
Consola de Control Cronometro Principal
NUEVAS CARACTERISTICAS:
CONSOLA CRONOMETRO PRINCIPAL |
---|
DISPLAY LCD 20 caracteres x 4 lineas |
Gabinete Plastico |
Fuente de alimentacion Switching (mas liviana y confiable) |
Pulsadores de alto rendimiento |
Toda la informacion se presenta en el DISPLAY |
Consumo Aprox: 5W |
Descarga Manual de uso TCONSOLAS TB15 modelo 2024
Manual uso TB15 2024[PDF - 950k]Descarga Manual de uso TABLERO y CONSOLAS TB15

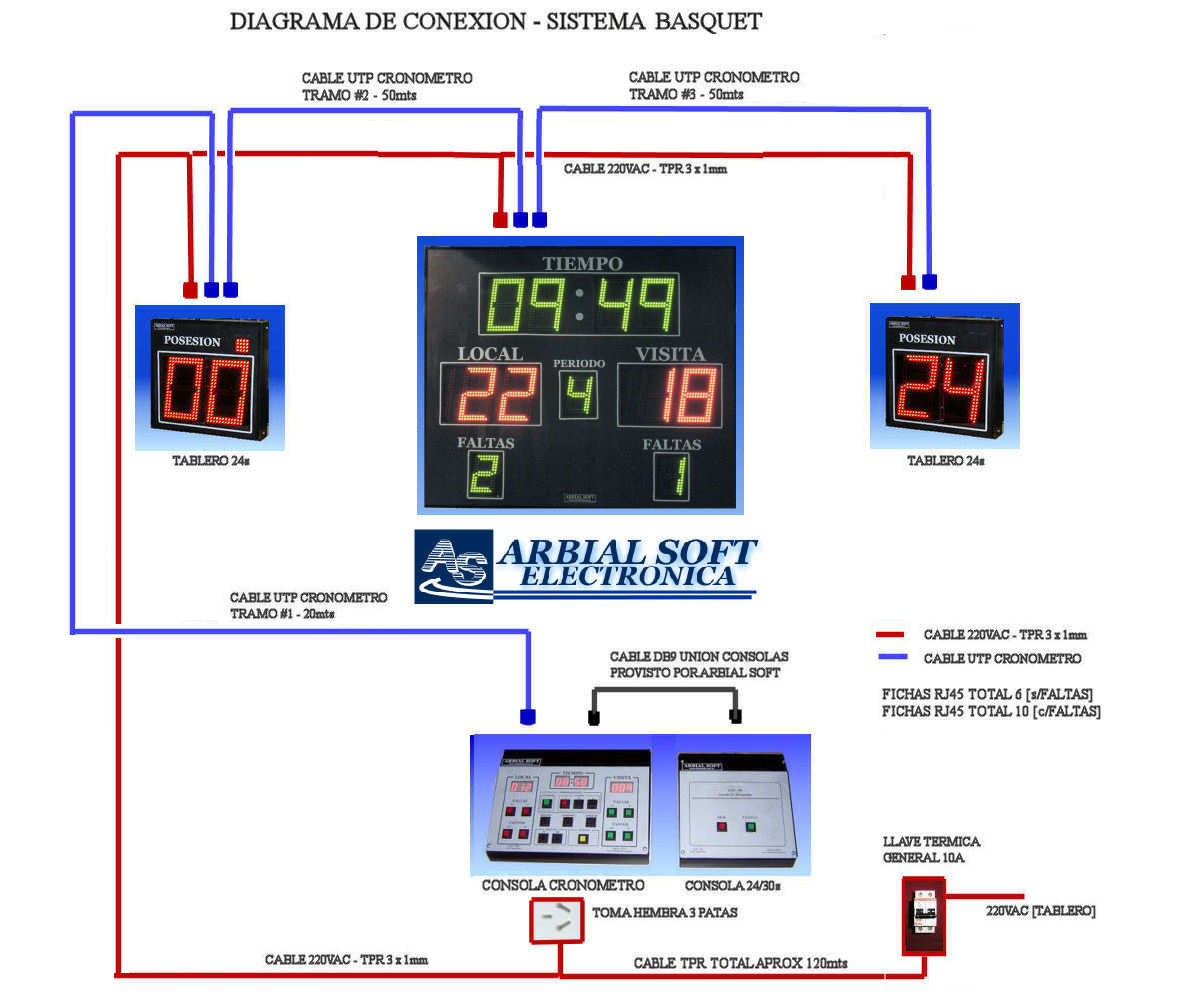

Manual uso TB15 [PDF - 450k]DIAGRAMA DE CONEXIONADO
Descarga Diagrama de Conexion (alta calidad)
Diagrama Conexionado [JPG - 160k]DIAGRAMA DE CONEXIONADO POR MODELO
Descarga Diagrama de Conexion por MODELO
Diagrama Conexionado por MODELO [PDF - 280k]
