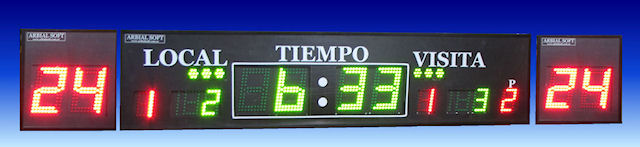

TABLERO PARA BASQUET TAMAÑO PORTATIL O MINITB15
Tablero completo con indicacion de TIEMPO PUNTOS FALTAS TM y PERIODO especial BASQUET
CARACTERISTICAS TABLERO y POSESION:
| TABLERO MINI BASQUET |
|---|
| Sistema de transmision de datos por cable UTP - Norma RS485 |
| Frente de Policarbonato |
| Sin componentes o plaquetas a la vista |
| Perfiles de Aluminio extrusado reforzado, estructura interna de caño |
| Fondo de Plastico Alto Impacto |
| Los carteles se entregan con dos años de GARANTIA |
| Gran luminosidad en los tableros con Leds de alto brillo, doble fila |
| Bocina en tablero central para indicar el final de cronometro 12VDC 80dB |
| Facil reparacion, NO NECESITAN MANTENIMIENTO |
| Tamaño: 1400 mm x 320 mm x 90mm aprox |
| Bajo consumo, aprox 70W - Peso 35Kg |
| Instalacion sencilla, no necesita personal especializado |
| TIEMPO : 4 digitos para Minutos y Segundos 15 cm de alto (Verde) |
| TANTOS : 6 digitos de 8 cm de alto, para local y visita (Rojo) |
| TANTOS : Maxima indicacion 199, local o visita |
| FALTAS : 2 digitos de 8 cm de alto para local y visita (Verde) |
| PERIODO : 1 digito de 8 cm de alto (Verde) |
| TM: 6 (seis) puntosVerde |
| Total de digitos : 13 (trece) |
| NOTA : En el ultimo minuto, TIEMPO Indica Segundos y Decimas |
| POSESION: 2 (dos) digitos de 15cm de alto Rojo - OPCIONALES |
| TABLERO MINI BASQUET ESPECIAL |
|---|
| Equipo pensado para Escuelas y Clubes |
| Totalmente PORTATIL |
| Se puede utilizar como Monitor del Sistema TB15 |
| Bajo consumo, aprox 35W - Bajo Peso 9Kg |
| Excelente Visibilidad digitos de 15cm y 8cm |
| Indicacion de Tiempos Muertos (3 por Equipo) |
CONSOLAS DE CONTROL
Consolas de Control Cronometro y Posesion
CARACTERISTICAS SISTEMA:
| SISTEMA TB15 AMBAS CONSOLAS |
|---|
| Consolas de control separadas, central y 24/30s |
| Consola de aluminio anodizado y frente de policarbonato |
| Teclas de alta confiabilidad y duracion |
| Multideporte, 9 Tiempos Preprogramados + Ajuste Manual |
| En basquet parpadea faltas por equipo a partir de 4 |
| Sincroniza posesion si cronometro menor a 24s (o apagado) |
| Memoria de Posesion al utilizar 60" o 30" |
| Permite seleccionar 24/30s |
| OPCIONAL: Retencion de datos en corte de energia |
CONSOLA CRONOMETRO
Consola de Control Cronometro Principal
TECLAS:
| CONSOLA CRONOMETRO PRINCIPAL |
|---|
| PUNTOS: en LOCAL y VISITA +1 y –1 incrementa/decrementa el valor del puntaje |
| MINUTO: 60s, decrementa, al terminar suena la bocina |
| PROGRAMACION TIEMPO: con la tecla T, se muestra en TIEMPO las distintas opciones de preseteo de tiempo |
| BORRADO: Esta tecla pone a cero todos los indicadores |
| PERIODO: se incrementa pasando 1 - 2 - 3- 4 y luego a 1 |
| BOCINA: Se produce un sonido de Bocina Tablero Central 2s |
| CUENTA: Inicia/Detiene la cuenta del tiempo principal |
| FALTAS: incrementa/decrementa faltas local/visita [Uso en Tiempos Muertos] |
| 30s: Indica 30 segundos en Posesion |
| Dimensiones : 300mm largo, 200cm de ancho, 80mm alto |
| Consumo Aprox: 10W |
CONSOLA TIEMPO DE POSESION
Consola de Control Tiempo de Posesion
TECLAS:
| CONOSOLA POSESION |
|---|
| CUENTA: Esta tecla comienza y detiene el tiempo de posesion |
| 14s: Reseta tiempo Posesion 14s |
| 24/30s: Resetea el tiempo a 24/30 |
| Si el tiempo de cronometro es menor que 24s |
| -- Presionando 24/30s se apagan los displays |
| -- Presionando CUENTA se sincroniza con el tiempo de cronometro |
Descarga Manual de uso MINI TB15

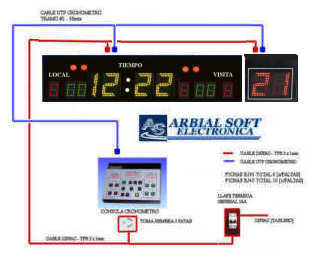

Manual uso MINI TB15 [PDF - 450k]DIAGRAMA DE CONEXIONADO
Descarga Diagrama de Conexion por MODELO
Diagrama Conexionado por MODELO [PDF - 280k]
